Toz toplama sistemi; tozun tane boyutu, miktarı, sıcaklığı, nemi ve patlayıcı olup olmamasına göre seçilir. Yüksek toz yükü ve sürekli proseslerde jet pulse torbalı filtre, ince ve düşük-orta yüklü tozlarda kartuş filtre, iri ve ağır tozlarda ise ön ayırıcı olarak siklon tercih edilir. Patlayıcı tozlarda sistem ATEX gerekliliklerine göre korunmalıdır.
Toz toplama sistemi seçerken hangi kriterler belirleyicidir?
Toz toplama sistemi seçiminde belirleyici kriterler tozun tane boyutu, saatlik toz miktarı, gaz sıcaklığı, nem ve yapışkanlık, aşındırıcılık ve tozun patlayıcı olup olmadığıdır. Bu veriler filtre tipini, filtre yüzey alanını, kanal hızlarını ve gerekli güvenlik ekipmanlarını doğrudan belirler.
- Tane boyutu: İnce tozlar (ör. kaynak dumanı, toz boya) yüksek verimli filtre ister; iri talaş ve kum siklonla büyük ölçüde ayrılabilir.
- Toz yükü: Saatte birkaç kilogramdan yüzlerce kilograma kadar değişen yük, filtre tipini ve boşaltma sistemini belirler.
- Sıcaklık ve nem: Sıcak gazlar özel filtre malzemesi, nemli ve yapışkan tozlar ise kaplamalı filtre veya farklı ayırma yöntemi gerektirir.
- Aşındırıcılık: Kum, metal ve cam tozu kanal dirseklerini ve siklon gövdesini aşındırır; et kalınlığı ve aşınma plakası planlanmalıdır.
- Patlayıcılık: Ahşap, un, şeker, plastik, alüminyum gibi birçok organik ve metal toz uygun koşullarda patlayabilir.
- Emisyon hedefi: Bacadan atılacak havanın temizliği ve geri dönüşümlü kullanım planı filtre verimini belirler.

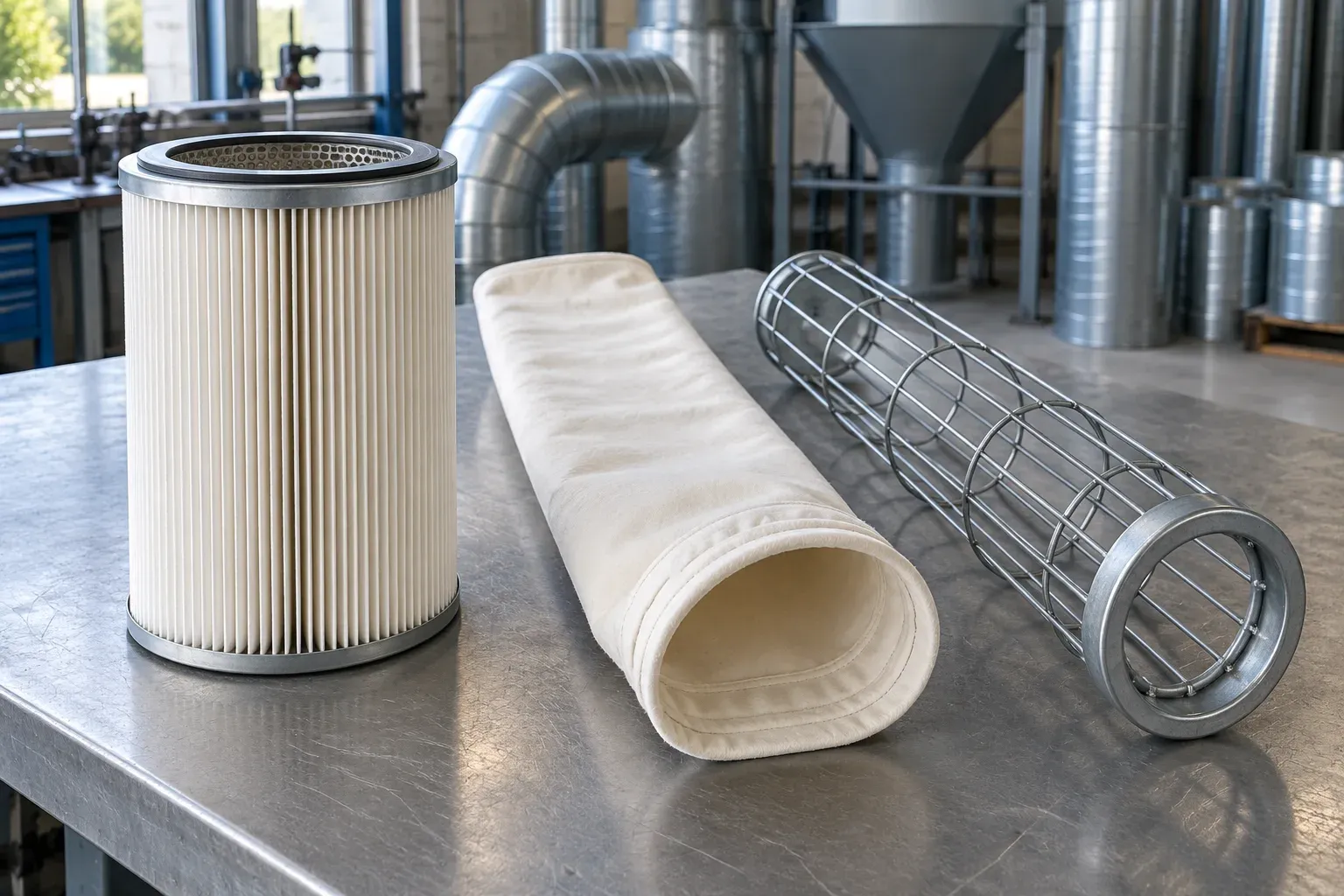

Jet pulse, kartuş filtre ve siklon arasındaki fark nedir?
Jet pulse torbalı filtre yüksek toz yükünü sürekli ve yüksek verimle tutar; kartuş filtre daha kompakt olup ince ve düşük-orta yüklü tozlar için uygundur; siklon ise filtre kullanmadan merkezkaç kuvvetiyle iri tozu ayırır ve genellikle ön ayırıcı olarak kullanılır.
| Özellik | Jet pulse torbalı filtre | Kartuş filtre | Siklon |
|---|---|---|---|
| Çalışma prensibi | Torba yüzeyinde filtrasyon, basınçlı hava darbesiyle temizleme | Pileli kartuş yüzeyinde filtrasyon, basınçlı hava darbesiyle temizleme | Merkezkaç kuvvetiyle ayırma |
| İnce tozda verim | Yüksek | Yüksek | Düşük-orta |
| Uygun toz yükü | Orta-yüksek, sürekli | Düşük-orta | Yüksek, iri taneli |
| Kaplanan alan | Daha büyük gövde | Kompakt | Kompakt, yüksek gövde |
| Yapışkan / lifli toz | Uygun filtre kumaşıyla çalışabilir | Pileler arasında tıkanma riski | Duvarlarda birikme riski |
| Tipik kullanım | Ahşap, çimento, döküm, kimya, gıda | Kaynak dumanı, toz boya, lazer kesim, ince taşlama | Ahşap talaşı, metal talaşı, ön ayırma |
| Bakım | Torba ve valf kontrolü, periyodik değişim | Kartuş değişimi daha hızlı | Hareketli parça az, aşınma kontrolü |
Pratikte çoğu tesiste bu teknolojiler birlikte kullanılır. Örneğin iri talaşın önce siklonda ayrıldığı, kalan ince tozun jet pulse filtrede tutulduğu kombinasyon, filtre yükünü ve torba aşınmasını azaltır. Uygulama detayları için toz toplama sistemleri sayfamıza bakabilirsiniz.
Hava/kumaş oranı nedir ve filtre alanı nasıl hesaplanır?
Hava/kumaş oranı, filtreden geçen hava debisinin toplam filtre yüzey alanına oranıdır ve genellikle m³/(m²·dk) olarak ifade edilir. Oran ne kadar düşükse filtre o kadar rahat çalışır; basınç kaybı ve emisyon düşer, filtre ömrü uzar. Oran tozun türüne göre seçilir.
| Uygulama | Tipik oran m³/(m²·dk) |
|---|---|
| Jet pulse, iri ve kolay ayrılan toz (ahşap talaşı vb.) | 1,5 – 2,5 |
| Jet pulse, genel endüstriyel toz | 1,0 – 1,8 |
| Jet pulse, çok ince veya yapışkan toz | 0,6 – 1,0 |
| Kartuş filtre, kaynak dumanı ve çok ince toz | 0,4 – 0,8 |
| Kartuş filtre, genel ince toz | 0,6 – 1,2 |
Örnek hesap: 18.000 m³/h debili bir sistem ve 1,2 m³/(m²·dk) oran için önce debi dakikaya çevrilir: 18.000 / 60 = 300 m³/dk. Gerekli filtre alanı 300 / 1,2 = 250 m² olur. Çapı 160 mm, boyu 3 m olan bir torbanın yüzeyi π × 0,16 × 3 ≈ 1,51 m² olduğundan 250 / 1,51 ≈ 166 torba gerekir; yerleşim düzenine göre bu sayı bir üst tam sıraya yuvarlanır.
Toz emiş kanallarında hava hızı ne olmalı?
Toz emiş kanallarında hava hızı, tozun kanal içinde çökmeden taşınmasını sağlayacak minimum taşıma hızının üzerinde tutulmalıdır. Bu hız toz ağırlaştıkça artar: duman ve çok ince tozlarda yaklaşık 10–13 m/s, ağır ve nemli tozlarda 20 m/s’nin üzerinde değerler kullanılır.
| Toz / kirletici türü | Örnek | Tipik hız (m/s) |
|---|---|---|
| Duman ve metal buharı | Kaynak dumanı, lehim dumanı | 10 – 13 |
| Çok ince, hafif toz | Un, ince pamuk tozu | 13 – 15 |
| Kuru toz ve pudralar | Plastik tozu, ince talaş, toz boya | 15 – 18 |
| Ortalama endüstriyel toz | Taşlama tozu, testere tozu, ahşap talaşı | 18 – 20 |
| Ağır toz | Metal talaşı, döküm kumu, kumlama tozu | 20 – 23 |
| Ağır veya nemli toz | Çimento, nemli ve yapışkan tozlar | 23 ve üzeri |
Örnek: Ortalama endüstriyel toz taşıyan 3.000 m³/h debili bir branşmanda 20 m/s hedeflenirse kesit alanı (3.000 / 3.600) / 20 ≈ 0,0417 m² ve çap yaklaşık 230 mm bulunur. Standart 250 mm kanalda hız yaklaşık 17 m/s’ye düşeceği için 225 mm seçilir; bu durumda hız yaklaşık 21 m/s olur.
Hızın gereğinden yüksek olması basınç kaybını, enerji tüketimini ve aşınmayı artırır. Bu nedenle branşmanların dengelenmesi, kullanılmayan hatlarda damper ile kapatma yapılması ve dirseklerin geniş yarıçaplı seçilmesi önemlidir. Kanal tasarımı için hava kanalı uygulamaları, fan seçimi için fan sistemleri sayfalarına bakabilirsiniz.
Patlayıcı tozlarda (ATEX) hangi önlemler alınmalıdır?
Patlayıcı toz toplayan sistemlerde tozun patlama karakteristiği (Kst ve Pmax) belirlenmeli, filtre patlama kapağı veya alevsiz tahliye ile korunmalı, kanal hattı izolasyon elemanlarıyla ayrılmalı ve kıvılcım riski olan proseslerde kıvılcım algılama ve söndürme sistemi kullanılmalıdır. Bu önlemler, tesisin patlamadan korunma dokümanıyla uyumlu olmalıdır.
Kst değeri, tozun patlama şiddetini gösterir ve birimi bar·m/s’dir. Tozlar genellikle üç sınıfta değerlendirilir: St1 (Kst 0–200), St2 (Kst 200–300) ve St3 (Kst 300’ün üzeri). Patlama kapağı alanı ve izolasyon ekipmanı bu değere göre boyutlandırıldığından, tozun laboratuvar analizi tasarımın ilk adımıdır.
- Patlama kapağı: Filtre gövdesinde oluşan basıncı güvenli bir alana tahliye eder; tahliye yönünde insan ve yol bulunmamalıdır.
- Alevsiz tahliye: Filtre bina içinde kalıyorsa alevi ve tozu tutan özel tahliye elemanları değerlendirilir.
- İzolasyon klapesi ve hücre tipi döner valf: Patlamanın kanallarla üretim alanına geri yayılmasını ve toz haznesinden dışarı çıkmasını sınırlar.
- Kıvılcım algılama ve söndürme: Taşlama, testere ve zımpara gibi kıvılcım üreten proseslerde kanal içinde kıvılcımı algılayıp söndürür.
- Topraklama ve antistatik filtre: Statik elektrik birikimini önlemek için kanal, gövde ve filtre elemanları topraklanır.
- Uygun ekipman sınıfı: Patlayıcı ortam bölgelerinde kullanılan fan, motor ve sensörler bölge sınıfına uygun seçilmelidir.
Hangi filtre malzemesi seçilmeli?
Filtre malzemesi gaz sıcaklığı, nem, kimyasal ortam, tozun aşındırıcılığı ve statik elektrik riskine göre seçilir. Genel kullanımda polyester yaygındır; sıcak gazlarda PPS, aramid veya cam elyafı, yapışkan ve ince tozlarda PTFE membran kaplamalı filtreler tercih edilir. Patlayıcı tozlarda ise antistatik filtre malzemesi kullanılması gerekir.
| Malzeme | Yaklaşık sürekli sıcaklık | Tipik kullanım |
|---|---|---|
| Polyester keçe | 130 °C civarına kadar | Genel endüstriyel toz, ahşap, gıda |
| Antistatik polyester | 130 °C civarına kadar | Patlayıcı veya statik yük oluşturan tozlar |
| PPS | 180–190 °C civarına kadar | Kazan ve yakma gazları, asidik ortamlar |
| Aramid | 200 °C civarına kadar | Sıcak proses gazları, asfalt plentleri |
| Cam elyafı (PTFE kaplamalı) | 250 °C civarına kadar | Yüksek sıcaklık uygulamaları |
| PTFE membran kaplama | Taşıyıcı malzemeye bağlı | Çok ince, yapışkan veya nemli tozlar |
| Nanolif kaplı kartuş | Taşıyıcı malzemeye bağlı | Kaynak dumanı, lazer kesim, toz boya |
Kaynak dumanı ve lazer kesim gibi submikron partiküllerde, yüzeyde tutma sağlayan nanolif veya membran kaplamalı kartuşlar daha uzun ömürlü olabilir. Ayrıntılar için kaynak dumanı emiş sistemleri sayfamıza göz atabilirsiniz.
Toz toplama sisteminin bakımı nasıl yapılır?
Toz toplama sisteminin bakımı; filtre fark basıncının düzenli izlenmesi, temizleme valflerinin ve basınçlı hava kalitesinin kontrolü, toz haznesinin zamanında boşaltılması, filtre elemanlarının periyodik muayenesi ve emisyonun kontrol edilmesini kapsar. Düzenli bakım filtre ömrünü uzatır, enerji tüketimini düşürür ve tutulan bakım kayıtları İSG denetimlerinde de önemlidir.
- Fark basıncını (ΔP) günlük izleyin; ani düşüş torba yırtılmasını, sürekli artış tıkanmayı gösterebilir.
- Basınçlı havanın kuru ve yağsız olduğundan emin olun; nemli hava filtrelerde kekleşmeye yol açar.
- Diyafram valfleri ve sıralı temizleme kontrol ünitesini düzenli test edin.
- Toz haznesini doldurmadan boşaltın; hazne taşması filtre yükünü ve yangın riskini artırır.
- Baca çıkışında gözle veya ölçümle emisyon kontrolü yapın.
- Patlama kapağı, izolasyon klapesi ve kıvılcım söndürme sistemlerinin periyodik kontrollerini kayıt altına alın.
Türkiye’de Tozla Mücadele Yönetmeliği, işyerlerinde toz maruziyetinin belirlenmesini ve teknik önlemlerle azaltılmasını öngörür. Mevzuat yükümlülüklerinin genel çerçevesi için işyeri havalandırma mevzuatı rehberimize bakabilirsiniz.
Çerkezköy OSB, Çorlu ve Ergene’deki mobilya, metal, plastik ve gıda tesislerinde tozun türü ve miktarı hatta aynı fabrikada bile hattan hatta farklılık gösterebilir. Doğru sistemin seçilmesi için yerinde toz kaynaklarının incelenmesini isterseniz ücretsiz keşif talebi oluşturabilirsiniz.
Sık sorulan sorular
Siklon tek başına toz toplama için yeterli mi?
Siklon, iri ve ağır taneli tozlarda tek başına iş görebilir ancak ince tozlarda verimi düşüktür. Bu nedenle bacadan atılan havanın temiz olması gereken çoğu uygulamada siklon, jet pulse veya kartuş filtrenin önünde ön ayırıcı olarak kullanılır. Bu düzen, filtre yükünü azaltarak filtre ömrünü uzatır ve kıvılcım gibi iri parçaların filtreye ulaşmasını da kısmen engeller.
Filtre torbaları ne sıklıkla değiştirilir?
Torba değişim sıklığı sabit değildir; tozun aşındırıcılığına, sıcaklığa, hava/kumaş oranına ve temizleme ayarlarına bağlıdır. Değişim kararı takvime göre değil, fark basıncının kalıcı olarak yükselmesi, emisyonun artması veya torbalarda yırtılma ve sertleşme görülmesi gibi göstergelere göre verilmelidir. Doğru boyutlandırılmış sistemlerde torba ömrü belirgin şekilde uzar.
Toz toplayıcıdan çıkan hava içeri geri verilebilir mi?
Bazı uygulamalarda temizlenmiş hava, ısıtma enerjisinden tasarruf için iç ortama geri verilebilir; ancak bu karar dikkatle verilmelidir. Toksik, kanserojen veya patlayıcı tozlarda geri dönüş genellikle önerilmez. Geri dönüş yapılacaksa yüksek verimli ikincil filtre, sürekli izleme ve İSG uzmanının değerlendirmesi gerekir. Kaynak dumanında da benzer bir ihtiyatlı yaklaşım uygulanır.
Kartuş filtre mi torbalı filtre mi daha ekonomik?
Ekonomiklik uygulamaya göre değişir; kartuş filtre düşük toz yükü ve ince tozlarda kompakt yapısıyla avantaj sağlarken, yüksek ve sürekli toz yükünde torbalı filtre daha dayanıklı ve işletmesi daha kolay olabilir. Karşılaştırma yalnızca ilk yatırımla değil; filtre değişim maliyeti, basınçlı hava tüketimi, fan enerjisi ve duruş süreleriyle birlikte yapılmalıdır.
Tozun patlayıcı olup olmadığı nasıl anlaşılır?
Tozun patlayıcı olup olmadığı ancak laboratuvar testleriyle kesin olarak belirlenir. Testlerde Kst, Pmax, minimum tutuşma enerjisi ve minimum tutuşma sıcaklığı gibi değerler ölçülür. Ahşap, un, şeker, birçok plastik ve alüminyum gibi metal tozları genellikle patlayıcı kabul edilir; yine de tasarım için tahmin yerine tesisin kendi tozunun analizi esas alınmalıdır.
Toz toplama sisteminde fan nereye konmalı?
Fan genellikle filtrenin temiz hava tarafına, yani filtreden sonra yerleştirilir. Böylece fan tozla temas etmez, aşınma ve dengesizlik azalır ve patlayıcı tozlarda fanın tutuşturucu kaynak olma riski düşer. İri talaş taşıyan bazı eski sistemlerde fan kirli tarafta olabilir; bu durumda aşınmaya dayanıklı çark ve patlayıcı ortama uygun ekipman gerekir.
