Hava kanalı fiyatı esas olarak kanalın açınım yüzeyine göre hesaplanan m² metrajı, sac kalınlığı ve malzeme türüyle belirlenir. Bunlara izolasyon, sızdırmazlık sınıfı, flanş ve askı sistemi, montaj yüksekliği, şantiye koşulları ile menfez ve damper gibi aksesuarlar eklenir. Teklifler ancak bu kalemler aynı şartnameyle tanımlandığında karşılaştırılabilir.
Hava kanalı fiyatı neye göre hesaplanır?
Galvaniz sac hava kanalları sektörde genellikle kanalın dış yüzey alanı, yani m² açınım metrajı üzerinden fiyatlandırılır. Birim fiyatı ise sac kalınlığı, malzeme cinsi, kanal boyutu, flanş tipi ve işçilik kapsamı belirler. Spiral kanallar çoğunlukla çapa göre metre tül üzerinden fiyatlandırılır.
Bu yüzden iki teklifteki birim fiyatları yan yana koymak tek başına anlamlı değildir. Bir teklifte askı, sızdırmazlık ve montaj birim fiyata dahil, diğerinde ayrı kalem olabilir; bir teklif fitingsleri ayrıca metrajlarken diğeri yüzdeyle ekleyebilir. Sağlıklı karşılaştırma için önce metrajın nasıl hesaplandığı anlaşılmalıdır.
| Kalem | Maliyete etkisi |
|---|---|
| Metraj (m² veya metre) | Toplam miktarı belirler; fitingslerin nasıl hesaplandığı kritik |
| Sac kalınlığı | Kanal ölçüsü büyüdükçe artar; malzeme ağırlığını doğrudan değiştirir |
| Malzeme | Galvaniz, paslanmaz, alüminyum, preizole panel ve spiral kanal farklı maliyet yapısına sahiptir |
| İzolasyon | Isı, yoğuşma ve ses yalıtımı ayrı bir malzeme ve işçilik kalemidir |
| Sızdırmazlık sınıfı | Mastik, conta ve test gereksinimi işçiliği artırır |
| Flanş ve askı sistemi | Bağlantı tipi, askı aralığı ve taşıyıcı yapı maliyeti etkiler |
| Montaj koşulları | Yükseklik, iskele veya platform ihtiyacı, çalışan tesiste montaj |
| Aksesuarlar | Menfez, difüzör, damper, yangın damperi, esnek bağlantı |
Hava kanalı m² metrajı nasıl hesaplanır?
Dikdörtgen kanalın metrajı, kesitin çevresi ile kanal boyunun çarpılmasıyla bulunur: m² = 2 × (a + b) × L. Dairesel kanalda ise m² = π × D × L formülü kullanılır. Burada a ve b kanal kenarları, D çap, L kanal uzunluğudur ve tümü metre cinsinden alınır.
Örnek metraj hesabı
- 600 × 400 mm ana kanal, 20 m: çevre 2 × (0,6 + 0,4) = 2,0 m; metraj 2,0 × 20 = 40 m².
- 400 × 300 mm branşman, 15 m: çevre 2 × (0,4 + 0,3) = 1,4 m; metraj 1,4 × 15 = 21 m².
- Ø315 mm dairesel kanal, 30 m: çevre π × 0,315 ≈ 0,99 m; metraj 0,99 × 30 ≈ 29,7 m².
- Düz kanal toplamı: 40 + 21 + 29,7 = 90,7 m².

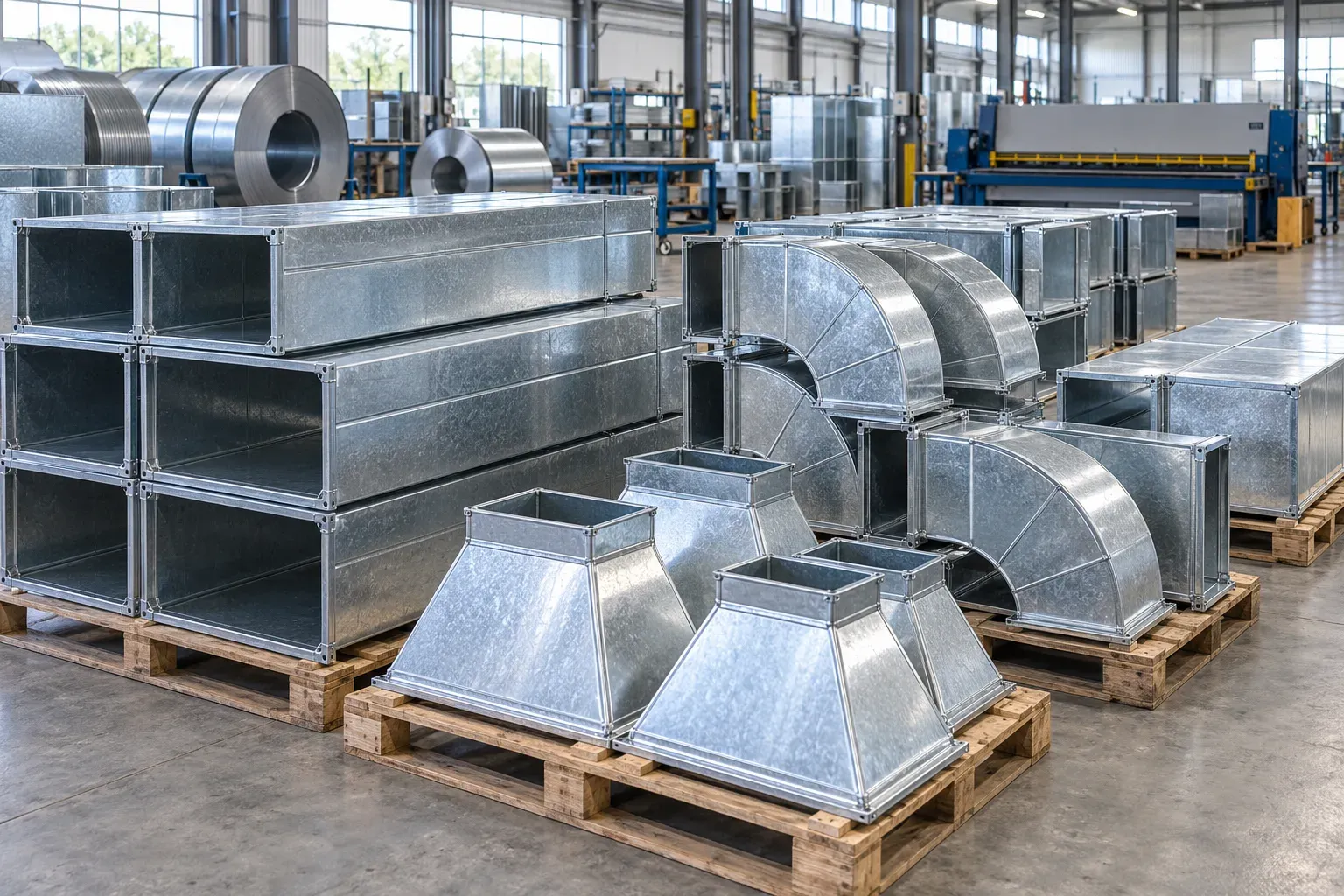

Dirsek, redüksiyon, T parça, pantolon ve geçiş parçaları gibi fitingsler, üretimde düz kanaldan daha fazla işçilik ister. Bazı firmalar fitingsleri kendi açınım yüzeyiyle ayrıca metrajlar; bazıları fitings yüzeyini belirli bir katsayıyla çarparak eşdeğer m²’ye çevirir; bazıları ise toplam metraja yüzde ekler. Hangi yöntemin kullanıldığı teklifte açıkça yazılmalıdır.
Kanal kesiti metrajı nasıl değiştirir?
Aynı kesit alanına sahip iki kanal, farklı en-boy oranlarında çok farklı metraj verir. 600 × 400 mm ve 1200 × 200 mm kanalların kesit alanı aynıdır (0,24 m²). Ancak ilkinin çevresi 2 × (0,6 + 0,4) = 2,0 m iken ikincisinin çevresi 2 × (1,2 + 0,2) = 2,8 m’dir. Yani basık kanal, aynı hava için yaklaşık %40 daha fazla sac yüzeyi gerektirir; ayrıca basınç kaybı ve uzun kenar nedeniyle gereken sac kalınlığı da artabilir. Tavan yüksekliği izin veriyorsa kareye yakın kesitler veya dairesel kanallar, malzeme ve enerji açısından daha verimlidir.
Sac kalınlığı ve malzeme fiyatı nasıl etkiler?
Sac kalınlığı kanalın en uzun kenarına ve çalışma basıncına göre artar; daha kalın sac hem malzeme ağırlığını hem de büküm ve kaynak işçiliğini artırır. Malzeme cinsi de belirleyicidir: galvaniz en yaygın seçenekken paslanmaz çelik, alüminyum ve preizole panel farklı maliyet ve kullanım alanlarına sahiptir.
| Kanalın uzun kenarı | Yaygın sac kalınlığı |
|---|---|
| 400 mm’ye kadar | 0,5 – 0,6 mm |
| 401 – 1000 mm | 0,7 – 0,8 mm |
| 1001 – 2000 mm | 0,9 – 1,0 mm |
| 2000 mm üzeri | 1,2 mm ve üzeri |
- Galvaniz sac: Genel havalandırma ve iklimlendirme kanallarında standart çözüm.
- Paslanmaz çelik: Mutfak egzozu, gıda, ilaç, kimyasal ve nemli ortamlarda; malzeme ve kaynak işçiliği daha yüksektir.
- Alüminyum: Hafiflik ve korozyon direnci gereken özel uygulamalarda.
- Preizole panel: İzolasyonu panel içinde olan, genellikle iç mekân ve çatı uygulamalarında kullanılan kanal tipi.
- Spiral kanal: Dairesel kesitli, fabrikasyon üretilen, montajı hızlı ve sızdırmazlığı iyi kanal tipi.
Sac kalınlığının teklifte belirtilmemesi en yaygın fiyat farkı nedenlerinden biridir. Gereğinden ince sac, büyük kesitlerde titreşim, ses ve şekil bozukluğu yaratabilir.
İzolasyon, sızdırmazlık ve askı maliyeti neden önemli?
İzolasyon, sızdırmazlık ve askı sistemi çoğu zaman teklifte ayrı kalem olarak yer alır ve toplam maliyeti belirgin şekilde değiştirir. Bu kalemlerin eksik veya düşük kalitede yapılması ise enerji kaybı, yoğuşma, sızıntı ve gürültü gibi işletme sorunlarına yol açar.
- İzolasyon: Soğuk hava taşıyan kanallarda yoğuşmayı önlemek, sıcak hava kanallarında ısı kaybını azaltmak için kullanılır. Malzeme tipi (kauçuk köpüğü, taş yünü, cam yünü), kalınlığı ve dış kaplaması maliyeti belirler. Dış ortamdaki kanallarda ek mekanik koruma gerekebilir.
- Sızdırmazlık sınıfı: Dikdörtgen kanallar için EN 1507, dairesel kanallar için EN 12237 standartlarında A’dan D’ye sızdırmazlık sınıfları tanımlanır. Sınıf yükseldikçe mastik, conta, köşe bağlantı detayları ve sızdırmazlık testi işçiliği artar.
- Flanş tipi: Profilli flanş, köşebent flanş veya kanaldan şekillendirilmiş flanş sistemleri farklı malzeme ve işçilik gerektirir.
- Askı sistemi: Rot, profil, dübel, titreşim izolatörü ve askı aralığı; ağır kanallarda ve çelik konstrüksiyon çatılarda ek taşıyıcı ihtiyacı doğabilir.
Montaj yüksekliği ve şantiye koşulları fiyatı nasıl değiştirir?
Aynı kanal, montaj yüksekliğine ve şantiye koşullarına göre çok farklı işçilik süreleri gerektirebilir. Yüksek tavanlı fabrika hollerinde makaslı platform veya iskele ihtiyacı, çalışan tesiste vardiya dışı montaj ve dar alanlarda parça parça taşıma, işçilik maliyetini belirgin şekilde artırır.
- Montaj kotu ve kaldırma ekipmanı ihtiyacı (makaslı platform, sepetli vinç, iskele).
- Üretimin devam ettiği alanda çalışma, gece veya hafta sonu montajı.
- Kanal güzergâhında çelik konstrüksiyon, kablo tavası ve boru hatlarıyla çakışmalar.
- Malzemenin şantiyeye nakli, depolanması ve yukarı taşınması.
- Mevcut kanalların sökülmesi ve hurdanın uzaklaştırılması.
- İSG gereklilikleri: yüksekte çalışma ekipmanı, sıcak iş izinleri, saha eğitimi.
Endüstriyel tesislerde kanal güzergâhının sahada önceden kontrol edilmesi, montaj sırasında çıkan sürpriz revizyonları ve ek maliyetleri azaltır. Uygulama süreci için hava kanalı uygulamaları sayfamıza bakabilirsiniz.
Karşılaştırılabilir hava kanalı teklifi nasıl alınır?
Karşılaştırılabilir teklif almak için tüm firmalara aynı proje, aynı metraj yöntemi ve aynı teknik şartname verilmelidir. Sac kalınlığı, malzeme, sızdırmazlık sınıfı, izolasyon, askı, aksesuarlar ve montaj kapsamı yazılı olarak tanımlanmadığında teklifler aslında birbirinden farklı işleri fiyatlandırır ve karşılaştırma yanıltıcı olur.
Teklif kontrol listesi
- Kanal ölçü listesi veya uygulama projesi ve metraj yöntemi (fitingslerin hesaplanma şekli dahil).
- Kanal boyutlarına göre sac kalınlığı tablosu ve malzeme cinsi.
- Flanş tipi ve bağlantı detayları.
- Sızdırmazlık sınıfı ve sızdırmazlık testi yapılıp yapılmayacağı.
- İzolasyon malzemesi, kalınlığı ve kaplaması; dış ortam koruması.
- Askı sistemi, askı aralığı ve gerekiyorsa ek taşıyıcı.
- Menfez, difüzör, damper, yangın damperi ve esnek bağlantıların adet ve tipleri.
- Montaj yüksekliği, kaldırma ekipmanı ve çalışma saatleri.
- Nakliye, söküm, test, ayar ve balanslama hizmetinin kapsama dahil olup olmadığı.
- Teslim süresi, iş programı ve ödeme koşulları.
En ucuz hava kanalı teklifi neden diğerlerinden farklı çıkar?
En düşük teklif çoğu zaman aynı işin daha ucuz yapılmasından değil, kapsamın farklı tanımlanmasından kaynaklanır. İnce sac, eksik metraj, hariç tutulan askı veya izolasyon, sızdırmazlık uygulanmaması ve montajın kapsam dışı bırakılması en yaygın farklılıklardır. Bu nedenle en düşük toplam rakam, her zaman en düşük gerçek maliyet anlamına gelmez.
- Fitingslerin metraja dahil edilmemesi veya düz kanal gibi hesaplanması.
- Proje şartnamesinden daha ince sac kullanılması.
- Askı, izolasyon, menfez ve damperlerin teklif dışında bırakılması.
- Sızdırmazlık mastiği ve testin kapsamda olmaması.
- Montaj, nakliye veya yüksekte çalışma ekipmanının ayrıca faturalanması.
- Test, ayar ve balanslama yapılmaması nedeniyle menfezlerde debi dengesizliği.
Bu farklar ilk bakışta görünmez, ancak işletmede yüksek enerji tüketimi, gürültü, yoğuşma veya sonradan yapılan ek işler olarak ortaya çıkar. Kanal sisteminin bütün havalandırma tasarımıyla uyumu için havalandırma sistemleri ve endüstriyel havalandırma sistemleri sayfalarımıza da bakabilirsiniz. Gerekli debi henüz belli değilse önce fabrika havalandırma hesabı yapılmalıdır.
Çerkezköy, Kapaklı, Çorlu ve Ergene bölgesindeki tesisler için kanal güzergâhını yerinde inceleyip metraj ve kapsamı netleştirmek isterseniz ücretsiz keşif talebi oluşturabilirsiniz.
Sık sorulan sorular
Hava kanalı neden metrekare ile fiyatlandırılır?
Hava kanalı metrekareyle fiyatlandırılır çünkü kullanılan sac miktarı ve büyük ölçüde işçilik, kanalın açınım yüzeyiyle orantılıdır. Bu yöntem farklı ölçülerdeki kanalları tek bir birimle toplamayı sağlar. Ancak aynı m² için büyük kesitli kanallarda daha kalın sac kullanıldığından, birim fiyat çoğu zaman kanal boyutu veya sac kalınlığı gruplarına göre ayrıca kademelendirilir.
Spiral kanal mı dikdörtgen kanal mı daha avantajlı?
Spiral kanal, aynı debi için genellikle daha az malzeme kullanır, sızdırmazlığı iyidir ve montajı hızlıdır; bu nedenle uygun yerlerde avantajlıdır. Dikdörtgen kanal ise tavan yüksekliği sınırlı alanlarda ve büyük debilerde yerleşim kolaylığı sağlar. Fabrika gibi açık tavanlı yapılarda spiral kanal, ofis ve asma tavanlı alanlarda dikdörtgen kanal sık tercih edilir.
Hava kanalı izolasyonu her zaman gerekli mi?
Hayır, izolasyon her kanalda gerekli değildir; taşınan havanın sıcaklığına ve kanalın geçtiği ortama bağlıdır. Soğutulmuş hava taşıyan kanallarda yoğuşmayı önlemek, ısıtılmış hava taşıyan ve ısıtılmayan alanlardan geçen kanallarda ısı kaybını azaltmak için izolasyon gerekir. Aynı ortamdan alınıp dışarı atılan egzoz havası kanallarında ise genellikle izolasyon gerekmez.
Mevcut kanallar yeniden kullanılabilir mi?
Mevcut kanallar, kesitleri yeni debiye uygunsa, korozyon ve sızıntı yoksa ve iç yüzeyleri temizlenebiliyorsa yeniden kullanılabilir. Debi artışı planlanıyorsa mevcut kesitte hızın ve basınç kaybının artacağı hesaba katılmalıdır. Kararı vermeden önce kanalların yerinde incelenmesi, ölçülmesi ve gerekiyorsa temizlik ile sızdırmazlık iyileştirmesinin maliyetle karşılaştırılması önerilir.
Kanal fiyatına menfez ve damper dahil midir?
Genellikle dahil değildir; menfez, difüzör, damper ve yangın damperi çoğu teklifte adet bazında ayrı kalem olarak fiyatlandırılır. Bazı firmalar ise basit ayar damperlerini kanal birim fiyatına katabilir. Bu nedenle teklif istenirken aksesuarların tip, ölçü ve adetlerinin listelenmesi ve hangi kalemlerin kanal fiyatına dahil olduğunun yazılı olarak sorulması gerekir.
Hava kanalı montajı ne kadar sürer?
Montaj süresi metraja, kanal tipine, montaj yüksekliğine, saha erişimine ve tesisin çalışıp çalışmadığına göre değişir. Fabrikasyon parçaların atölyede önceden hazırlanması ve güzergâhın sahada önceden kontrol edilmesi süreyi kısaltır. Çalışan tesislerde montaj, üretimi aksatmamak için bölümlere ayrılarak veya vardiya dışı saatlerde planlanabilir; bu da toplam süreyi uzatabilir.
